OVTS 系列

OVTS 特种隔振器

面向设备防护的特种钢绳隔振配置，承载和安装要求需对应具体型号。

目录与询盘系列

技术型号表咨询该系列

技术型号表

产品代表性渲染图。点击图片可在新标签页查看原图。

显示 17 / 17 个型号

显示列5

最多选择 8 个参数列

  • 在新标签页查看代表性渲染图: OVTS-5

    OVTS-5

    获取报价
    重量 (kg)
    0.16
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    92
    动刚度 · Y向 (N/mm)
    92
    动刚度 · Z向 (N/mm)
    230
  • 在新标签页查看代表性渲染图: OVTS-6

    OVTS-6

    获取报价
    重量 (kg)
    0.185
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    102
    动刚度 · Y向 (N/mm)
    102
    动刚度 · Z向 (N/mm)
    255
  • 在新标签页查看代表性渲染图: OVTS-10

    OVTS-10

    技术参数 →
    获取报价
    重量 (kg)
    0.34
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    40
    动刚度 · Y向 (N/mm)
    40
    动刚度 · Z向 (N/mm)
    98
  • 在新标签页查看代表性渲染图: OVTS-20

    OVTS-20

    获取报价
    重量 (kg)
    0.415
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    69
    动刚度 · Y向 (N/mm)
    69
    动刚度 · Z向 (N/mm)
    172
  • 在新标签页查看代表性渲染图: OVTS-30

    OVTS-30

    获取报价
    重量 (kg)
    0.77
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    120
    动刚度 · Y向 (N/mm)
    120
    动刚度 · Z向 (N/mm)
    298
  • 在新标签页查看代表性渲染图: OVTS-50

    OVTS-50

    获取报价
    重量 (kg)
    0.815
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    140
    动刚度 · Y向 (N/mm)
    140
    动刚度 · Z向 (N/mm)
    348
  • 在新标签页查看代表性渲染图: OVTS-60

    OVTS-60

    获取报价
    重量 (kg)
    0.91
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    221
    动刚度 · Y向 (N/mm)
    221
    动刚度 · Z向 (N/mm)
    549
  • 在新标签页查看代表性渲染图: OVTS-80

    OVTS-80

    获取报价
    重量 (kg)
    1.5
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    120
    动刚度 · Y向 (N/mm)
    120
    动刚度 · Z向 (N/mm)
    296
  • 在新标签页查看代表性渲染图: OVTS-100

    OVTS-100

    技术参数 →
    获取报价
    重量 (kg)
    1.7
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    140
    动刚度 · Y向 (N/mm)
    140
    动刚度 · Z向 (N/mm)
    342
  • 在新标签页查看代表性渲染图: OVTS-150

    OVTS-150

    获取报价
    重量 (kg)
    3.5
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    144
    动刚度 · Y向 (N/mm)
    144
    动刚度 · Z向 (N/mm)
    357
  • 在新标签页查看代表性渲染图: OVTS-200

    OVTS-200

    获取报价
    重量 (kg)
    3.8
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    176
    动刚度 · Y向 (N/mm)
    176
    动刚度 · Z向 (N/mm)
    439
  • 在新标签页查看代表性渲染图: OVTS-300

    OVTS-300

    获取报价
    重量 (kg)
    4.5
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    321
    动刚度 · Y向 (N/mm)
    321
    动刚度 · Z向 (N/mm)
    800
  • 在新标签页查看代表性渲染图: OVTS-400

    OVTS-400

    技术参数 →
    获取报价
    重量 (kg)
    7.5
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    570
    动刚度 · Y向 (N/mm)
    570
    动刚度 · Z向 (N/mm)
    1418
  • 在新标签页查看代表性渲染图: OVTS-600

    OVTS-600

    获取报价
    重量 (kg)
    8
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    694
    动刚度 · Y向 (N/mm)
    694
    动刚度 · Z向 (N/mm)
    1724
  • 在新标签页查看代表性渲染图: OVTS-800

    OVTS-800

    技术参数 →
    获取报价
    重量 (kg)
    14
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    394
    动刚度 · Y向 (N/mm)
    394
    动刚度 · Z向 (N/mm)
    980
  • 在新标签页查看代表性渲染图: OVTS-1000

    OVTS-1000

    技术参数 →
    获取报价
    重量 (kg)
    16
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    507
    动刚度 · Y向 (N/mm)
    507
    动刚度 · Z向 (N/mm)
    1264
  • 在新标签页查看代表性渲染图: OVTS-1200

    OVTS-1200

    技术参数 →
    获取报价
    重量 (kg)
    18
    阻尼比C/Cc (C/Cc)
    ≥0.18
    动刚度 · X向 (N/mm)
    620
    动刚度 · Y向 (N/mm)
    620
    动刚度 · Z向 (N/mm)
    1545

结构与工作原理

钢丝绳在安装板之间变形，绳股间摩擦耗散能量。刚度随变形量和载荷方向变化，选型需区分隔振刚度与冲击刚度。

应用与选型要点

用于设备隔振和运输防护。选型需明确承载、安装方向、可用变形空间及冲击环境。

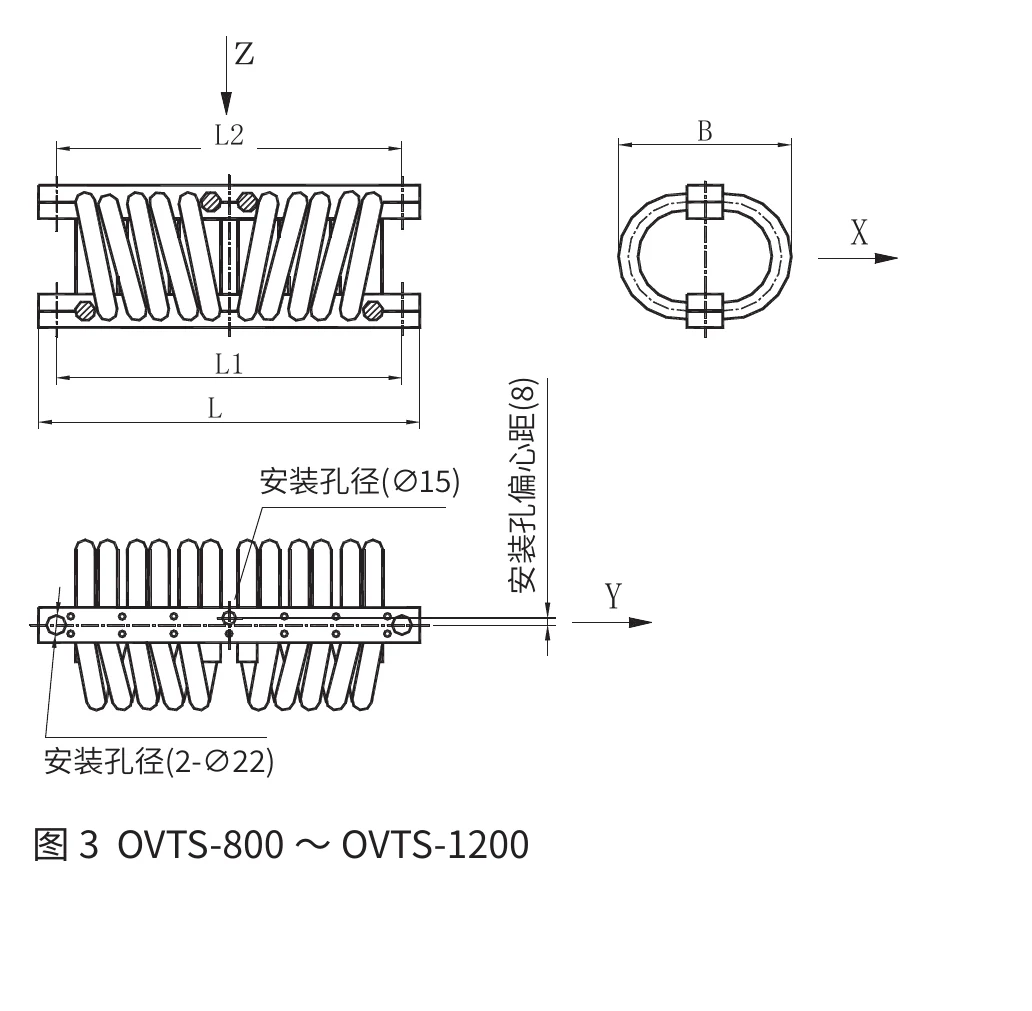

OVTS-800 / 1000 / 1200 外形与安装尺寸

目录图 3，适用于 OVTS-800 至 OVTS-1200 范围。安装使用前仍需按所选型号核对尺寸参数表。

隔振器综合样本2024 · PDF 页 53

OVTS-800 / 1000 / 1200 外形与安装尺寸

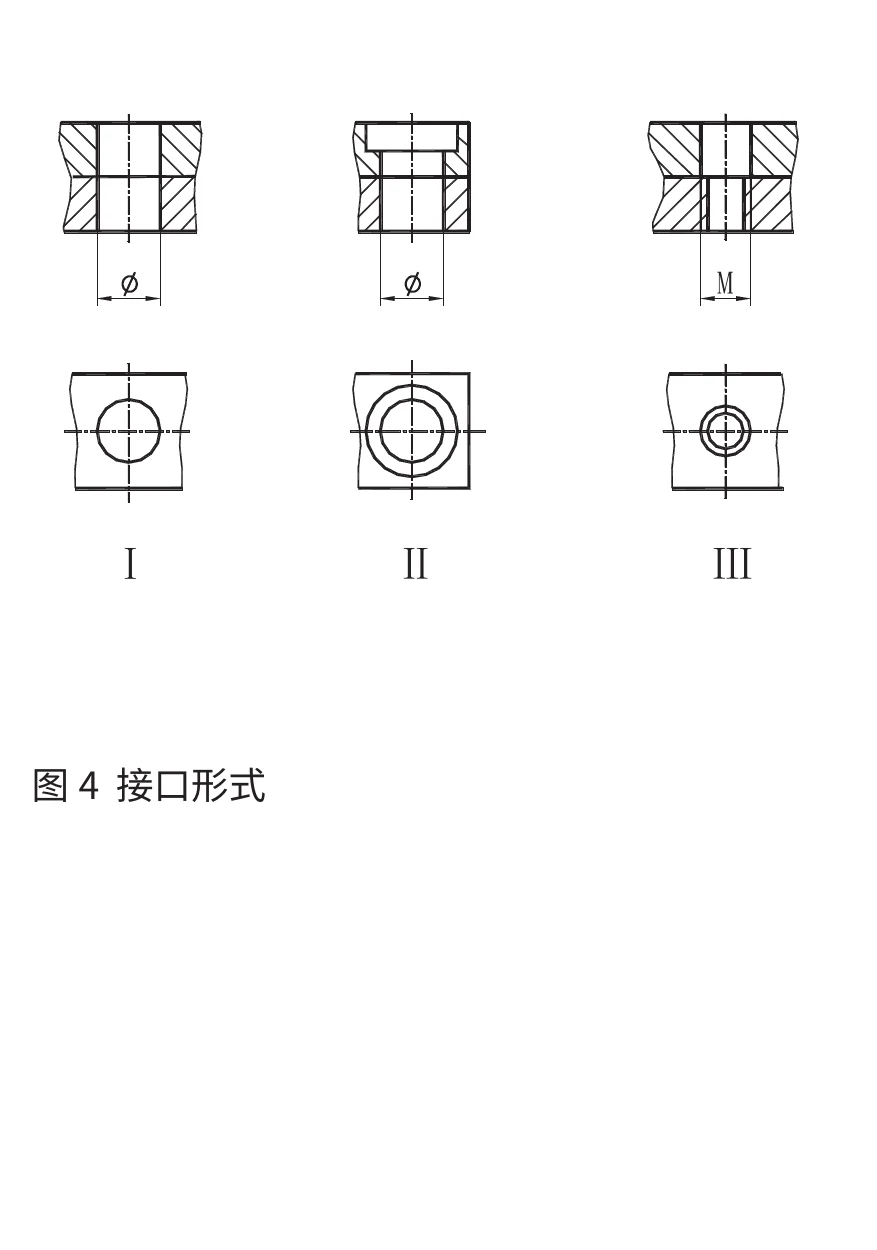

OVTS 接口形式参考

目录图 4 展示 I、II、III 接口形式，仅作系列参考。具体接口需按对应型号表核对，不能作为型号级绑定。

隔振器综合样本2024 · PDF 页 53

OVTS 接口形式参考

技术资料: 中文产品目录 · PDF 页 52, 53, 54, 55
