Ammortizzatori industriali regolabili EK / EKL
EK33x50 Ammortizzatore idraulico industriale regolabile
Ammortizzatore idraulico industriale regolabile EK33x50, con corsa di 50 mm ed energia massima per ciclo di 424 Nm/C. Consultare dimensioni, dati operativi e documenti o richiedere un'offerta.
- Corsa (mm)
- 50
- Energia massima per ciclo (Nm/C)
- 424
- Energia massima oraria (Nm/h)
- 98962
- Filettatura
- M33x1.5
Specifiche tecniche del modello
Prestazioni e dati principali
- Corsa (mm)
- 50
- Campo di velocità ottimale (m/s)
- 0.3-3.3
- Energia massima per ciclo (Nm/C)
- 424
- Energia massima oraria (Nm/h)
- 98962
- Forza d’urto massima (N)
- 11120
- Forza di spinta massima (N)
- 2220
- Temperatura da catalogo, fluido e guarnizioni opzionali (°C)
- -40 … 100
- Temperatura da catalogo della serie, configurazione standard (°C)
- -10 … 80
- CMS mounting · Quota L (mm)
- 230.4
- CMS mounting · Corsa (mm)
- 50
- CMS mounting · Quota CR (mm)
- 10.0
- CMS mounting · Quota T (mm)
- 22.3
- CMS mounting · Quota S (mm)
- 38.1
- CMS mounting · Quota V (mm)
- 6.0
- CMS mounting · Quota W (mm)
- 8.3
Specifiche nelle direzioni X / Y
- CMS mounting · Quota X (mm)
- 5.9
Dimensioni e montaggio
- Lunghezza totale (mm)
- 217
- Filettatura
- M33x1.5
- Quota WF (mm)
- 30.0
- Quota J (mm)
- 5.3
- Quota F (mm)
- 138.0
- Quota A1 (mm)
- 222.0
- Quota G (mm)
- 28.0
- Quota E1 (mm)
- 30.5
- Quota E (mm)
- 29.0
- Quota D (mm)
- 9.5
- Quota WL (mm)
- 16.0
- Quota H (mm)
- 14.0
- Quota A (mm)
- 217.0
Selezione e installazione
Verificare insieme corsa, energia per ciclo e oraria, velocità d'urto, frequenza, forza motrice e spazio disponibile. La regolazione esterna adatta lo smorzamento all'applicazione; confermare accessorio di contatto e filettatura del modello.

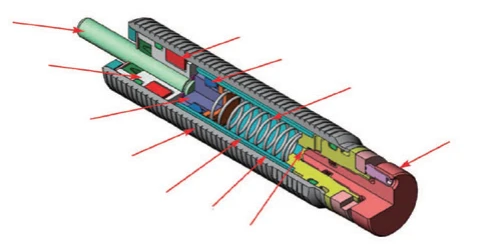

Principio di funzionamento della serie
Il pistone forza l'olio attraverso i passaggi di dosaggio per dissipare l'energia dell'impatto. Ruotando la manopola di regolazione si modifica l'area effettiva del flusso; il meccanismo di ritorno ripristina il pistone dopo la rimozione del carico.
Ammortizzatori industriali regolabili EK / EKL: illustrazione di catalogo
Illustrazione tecnica della serie. Verificare dimensioni, orientamento di montaggio e configurazione del modello nella tabella dati e nel relativo disegno.
EKD全本样册 · Pagine PDF 7
Limiti tecnici da confermare per questo modello
I dati pubblicati descrivono il modello. Un valore mancante va confermato e non equivale a una verifica superata. Utilizzare disegno del modello e condizioni operative reali.
- Campo ottimale di velocità d’urto pubblicato
- 0.3-3.3 m/s
- Campo di massa effettiva
- Non definito nei dati pubblicati — necessaria conferma tecnica
- Tempo di ritorno
- Non definito nei dati pubblicati — necessaria conferma tecnica
- Forza di ritorno
- Non definito nei dati pubblicati — necessaria conferma tecnica
- Temperatura di esercizio
- Temperatura da catalogo, fluido e guarnizioni opzionali: -40 … 100 °CTemperatura da catalogo della serie, configurazione standard: -10 … 80 °C
- Carico laterale o angolo ammesso
- Non definito nei dati pubblicati — necessaria conferma tecnica
- Forza d’urto massima
- 11120 N
- Spinta massima
- 2220 N
Gli intervalli di temperatura sono riferimenti del catalogo di serie. Confermare fluido, guarnizioni e configurazione ordinata; l'intervallo opzionale non vale automaticamente per il modello standard.
Disegni e documenti tecnici
I PDF approvati si aprono senza accesso. Accedi per i file DWG e STEP; richiedi i formati non ancora approvati.
Fonti delle specifiche
Le specifiche seguono il catalogo attuale e sono supportate dalle pagine citate e dal record del modello nel database prodotti.
- Catalogo generale EKD (cinese) · p. 11, 13
- Catalogo ammortizzatori · p. 11, 13
- Database prodotti: record del modello corrispondente
